Шаровой обратный клапан PP-H Китай
от: 676 руб.
Полипропиленовый обратный клапан с разборными муфтовыми окончаниями для растубной сварки. Уплотнение EPDM или FPM.
Описание

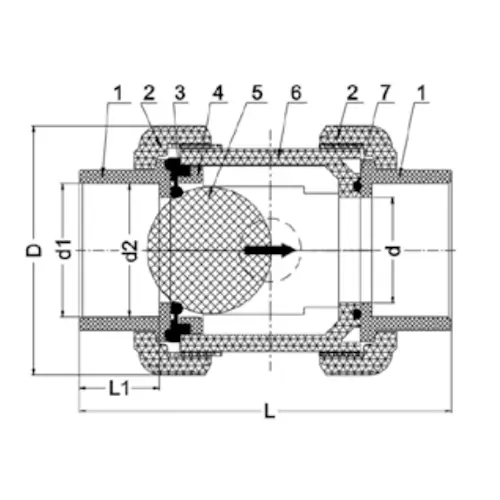

Конструкция и материалы шарового обратного клапана PP-H Китай
| № | Деталь | Материал | Кол-во |
|---|---|---|---|
| 1 | Муфтовый патрубок | ПП | 2 |
| 2 | Накидная гайка | ПП | 2 |
| 3 | Уплотнительное кольцо | EPDM / FKM | 1 |
| 4 | Фиксирующее кольцо | ПП | 1 |
| 5 | Шар | ПП | 1 |
| 6 | Корпус | ПП | 1 |
| 7 | Уплотнительное кольцо | EPDM / FKM | 1 |
Размеры шарового обратного клапана PP-H Китай
| Размер | DN | d | d1 | d2 | D | L | L1 | Вес | PN |
|---|---|---|---|---|---|---|---|---|---|
| 20 | 15 | 15 | 19,3 | 19 | 54 | 91 | 23 | 0,11 | 10 |
| 25 | 20 | 20 | 24,1 | 23,8 | 63 | 106,5 | 26 | 0,16 | 10 |
| 32 | 25 | 25 | 31 | 30,7 | 73,5 | 125 | 29 | 0,25 | 10 |
| 40 | 32 | 32 | 39 | 38,6 | 84,5 | 141 | 33 | 0,36 | 10 |
| 50 | 40 | 40 | 49 | 48,6 | 98 | 150,5 | 35,5 | 0,54 | 10 |
| 63 | 50 | 50 | 61,9 | 61,4 | 119 | 169,5 | 38,5 | 0,61 | 10 |
Каталог
Каталог на шаровые обратные клапана PP-H Китай
Скачать PDF
Полный каталог на PP-H Китай
Скачать PDFХарактеристики
| Диаметр (мм) | 20-63 |
|---|---|
| Материалы | PP-H 100 (полипропилен), EPDM, FPM |
| Рабочее давление (бар) | PN10 |
| Соединение | Раструбная сварка |
| Рабочая температура | 0-100 °C |
| Уплотнения | EPDM, FPM |
| Производитель | Китай |
