Описание
Фитинг ПВХ для соединения с цистерной. Стенка емкости зажимается накидной гайкой с уплотнением. На выходе втулка/муфта под клеевое соединение. Прокладки EPDM.
Размеры перехода на емкость VDL Нидерланды
| d мм | d1 мм | L мм | L1 мм | L2 мм | L3 max мм | L4 мм | G/M | s | Диаметр отверстия в стенке ёмкости мм | Вес, гр | Артикул |
| 20 | 25 | 42 | 13 | 19 | 23 | 16 | 3/4″ | 32 | 28 | 40 | 5.16.020 |
| 25 | 32 | 45 | 15 | 22 | 23 | 19 | 1″ | 40 | 35 | 70 | 5.16.025 |
| 32 | 40 | 27 | 17 | 26 | 24 | 22 | 1 1/4″ | 50 | 43 | 100 | 5.16.034 |
| 40 | 50 | 48 | 19 | 31 | 21 | 26 | 1 3/4″ | 60 | 55 | 190 | 5.16.041 |
| 50 | 63 | 52 | 21 | 38 | 21 | 31 | 2″ | 69 | 61 | 240 | 5.16.048 |
| 63 | 75 | 53 | 23 | 44 | 23 | 38 | 2 1/2″ | 85 | 77 | 350 | 5.16.065 |
| 75 | 90 | 56 | 26 | 51 | 20 | 44 | 3″ | 100 | 89 | 530 | 5.16.075 |
| 90 | 110 | 62 | 32 | 61 | 20 | 51 | M113 | 125 | 115 | 1050 | 5.16.090 |
| 110 | 125 | 66 | 36 | 69 | 22 | 61 | M133 | 147 | 135 | 1350 | 5.16.110 |
Каталог

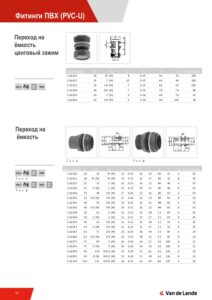

Каталог на переходы на ёмкость ПВД VDL Нидерланды
Скачать PDFХарактеристики
| Диаметр (мм) | 20, 25, 32, 40, 50, 63, 75, 90, 110, 125 |
|---|---|
| Рабочее давление (бар) | PN16 |
| Материалы | НПВХ, EPDM |
| Производитель | FIP, Georg Fischer |
| Соединение | Клеевое, Резьбовое |
