Кран шаровой промышленный ПВХ фланцевый
от: 1 900 руб.
Промышленный фланцевый шаровой кран ПВХ (PVC-U)
Описание
Кран шаровой ПВХ промышленный фланцевый предназначен для перекрытия потока в промышленных и инженерных трубопроводных системах. Корпус выполнен из PVC-U (НПВХ), присоединение к трубопроводу — фланцевое. Номинальное давление крана — PN16.
Кран применяется для воды, технологических растворов и других рабочих сред, химически совместимых с PVC-U и выбранным материалом уплотнений. Доступны исполнения с уплотнениями EPDM и FPM. Краны производятся компанией «Абатол».
Промышленный фланцевый кран ПВХ
Фланцевое исполнение удобно для участков трубопровода, где требуется разъемное соединение и возможность демонтажа запорной арматуры. Кран рассчитан на эксплуатацию в промышленных трубопроводных системах и выпускается в диапазоне размеров от d20 до d110 мм, что соответствует условному проходу от DN15 до DN100.
- Материал корпуса: PVC-U (НПВХ);
- рабочее давление: PN16;
- тип присоединения: фланцевое;
- размеры: d20–110 мм;
- условный проход: DN15–100;
- уплотнения: EPDM или FPM;
- температура рабочей среды: от 0 до +55 °C;
- класс герметичности: «А» по ГОСТ 9544-2015;
- ресурс: не менее 5000 циклов открытия и закрытия.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Материал | PVC-U (НПВХ) |
| Тип арматуры | Шаровой кран |
| Назначение | Запорная арматура для промышленных трубопроводов |
| Тип присоединения | Фланцевое |
| Номинальное давление | PN16 |
| Размер | d20–110 мм |
| Условный проход | DN15–100 |
| Материал уплотнений | EPDM или FPM |
| Температура рабочей среды | 0…+55 °C |
| Температура окружающей среды | 0…+60 °C |
| Класс герметичности | «А» по ГОСТ 9544-2015 |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150-69 |
| Минимальный ресурс | Не менее 5000 циклов открытия/закрытия |
| Средний полный срок службы | 25 лет |
| Гарантийный срок | 12 месяцев |
| Производитель | Абатол |
Размеры шарового фланцевого крана ПВХ
Габаритные и присоединительные размеры крана приведены на схеме и в таблице. Размер соответствует наружному диаметру присоединяемой трубы, DN — условному проходу.
| Размер, мм | DN | E, мм | I, мм | F, мм | b, мм | Отверстий, шт. | W, мм | L1, мм | L, мм | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 15 | 96 | 65 | 14 | 11 | 4 | 84 | 52 | 144 | 0,32 |
| 25 | 20 | 105 | 75 | 14 | 12 | 4 | 90 | 54 | 158 | 0,51 |
| 32 | 25 | 115 | 85 | 14 | 14 | 4 | 106 | 62 | 178 | 0,71 |
| 40 | 32 | 140 | 100 | 14 | 15 | 4 | 116 | 70 | 202 | 1,02 |
| 50 | 40 | 150 | 110 | 18 | 16 | 4 | 128 | 80 | 227 | 1,44 |
| 63 | 50 | 165 | 125 | 18 | 18 | 4 | 140 | 85 | 254 | 2,25 |
| 75 | 65 | 185 | 145 | 18 | 20 | 4 | 198 | 133 | 372 | 2,97 |
| 90 | 80 | 200 | 160 | 18 | 22 | 8 | 218 | 150 | 412 | 4,88 |
| 110 | 100 | 220 | 180 | 18 | 24 | 8 | 235 | 157 | 484 | 7,40 |
Монтаж и эксплуатация
При установке шарового крана необходимо соблюдать монтажный размер L и обеспечить соосность ответных фланцев. Не следует использовать корпус крана для компенсации перекоса трубопровода или чрезмерно затягивать монтажные шпильки.
Кран должен эксплуатироваться в пределах допустимых значений давления и температуры. Для технологических и агрессивных сред перед применением необходимо проверить химическую совместимость рабочей среды с PVC-U и материалом уплотнений EPDM или FPM.
Специальное регулярное техническое обслуживание крана не требуется. Рекомендуется ежегодно проводить визуальный осмотр уплотнений и заменять их при обнаружении повреждений, способных повлиять на герметичность.
Каталог

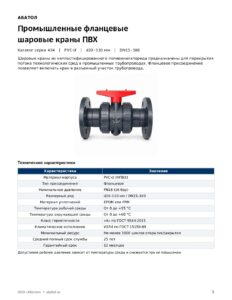

Каталог на фланцевые шаровые краны ПВХ 434
Скачать PDFХарактеристики
| Диаметр (мм) | 20-110 |
|---|---|
| Рабочее давление (бар) | PN16 |
| Седло шара | PTFE |
| Материалы | НПВХ, EPDM, PTFE |
| Уплотнения | EPDM |
| Соединение | Клеевое |
| Производитель | IPS |
